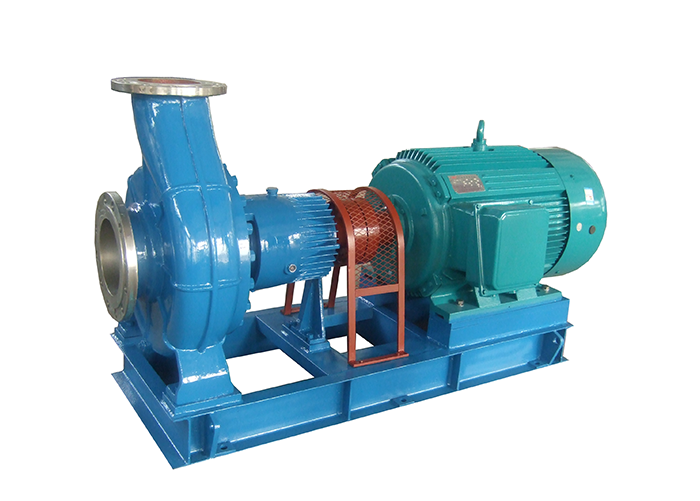

XHO系列新式化工流程泵









靖江市锦鑫泵业有限公司


一、概 述
XHO系列新式化工流程泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准。该系列化工流程泵的性能范围包括了IH、CZ、ZA系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH、CZ、ZA型泵，可替代IH、CZ、ZA泵。
二、型号说明
XHO – 50-250 XHO —— 表示新式化工流程泵
50 —— 表示出口排出口径（mm）
250 —— 表示叶轮名义直径（mm）
三、适用工况
流量范围：10～2390m³/h
扬程范围: 5～210m
工作温度：-80～+200℃
四、设计特点
XHO系列化工流程泵经过重新设计，轴径加粗，轴承寿命和泵的总稳定系数远大于现有IH、CZ、ZA泵，泵的可靠性高。
作用于叶轮上的轴向力由付叶片或叶轮上的平衡孔平衡，剩余轴向力由一对背靠背安装的轴承承受。独特的密封腔设计，轴封既可采用软填料密封（可冷却，也可不冷却），也可采用各种结构的单、双端面机械密封（可采用平衡型），机封适应各种要求的机封冲洗方案。部分规格的泵体设计成双涡壳体，以平衡径向力。轴承架，包括轴、叶轮、密封体等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下）。法兰设计，采用PN25、PN40两种（依据泵的出口压力）。
五、应用范围
输送各种盐溶液。
输送各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。
输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
输送低温或高温液体；中性或有腐蚀性液体；清洁或内含有固体颗粒的液体。
输送各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。

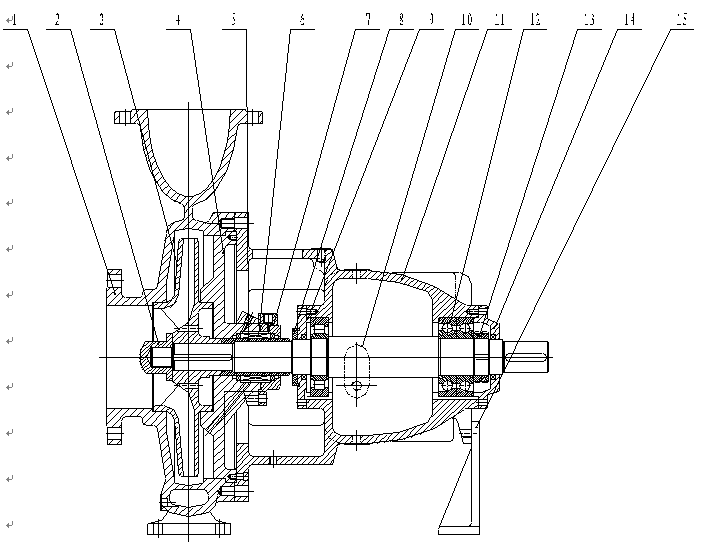

五、结构形式



零部件表
