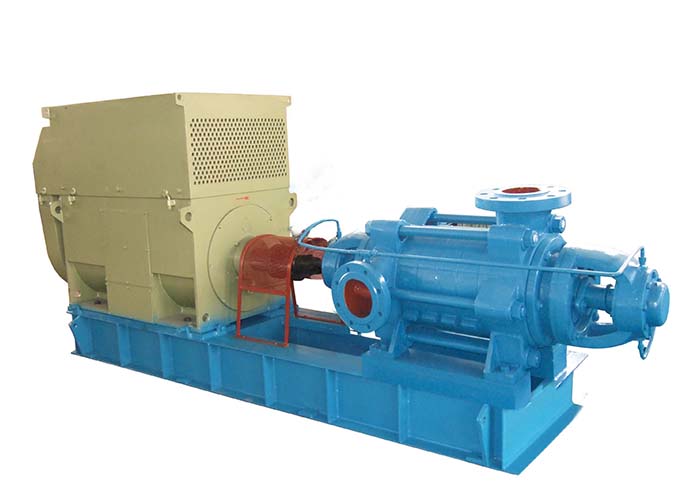

D、DF、MD系列多级离心泵






靖江市锦鑫泵业有限公司


一、概 述
该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其他液体之用。也可通过泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。
我公司已经通过ISO9001:2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。
卧室多级离心泵按其使用范围主要分为以下几个类型：
D型：D型泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。
DF型：DF型泵供输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。
MD型：MD型泵所输送介质中固体颗粒体积含量不超过单位体积的1.5%，粒度≤0.5mm。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
二、型号意义
例 D （MD、DF）46 - 30 × 4
4 表示级数为4级
30 表示设计点单级扬程为30m
46 表示设计点流量为46m³/h
DF 表示耐腐多级离心泵
MD 表示耐磨多级离心泵
D 表示多级清水离心泵

例 100 D 16 × 4
4 表示级数为4级
16 表示设计点单级扬程为16m
D 表示多级清水离心泵
100 表示泵吸入口直径为100mm
三、性能范围

流量Q=3.75~840m3/h
扬程H=19~680m
D、DF、MD型泵具有相同的性能参数和安装尺寸。



四、结构特点

D、DF、MD型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。（可根据用户需求变换水泵进出口方向。）
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。D 型泵大多采用填料密封，DF 、MD型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，以保护泵轴。
该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。


五、结构图

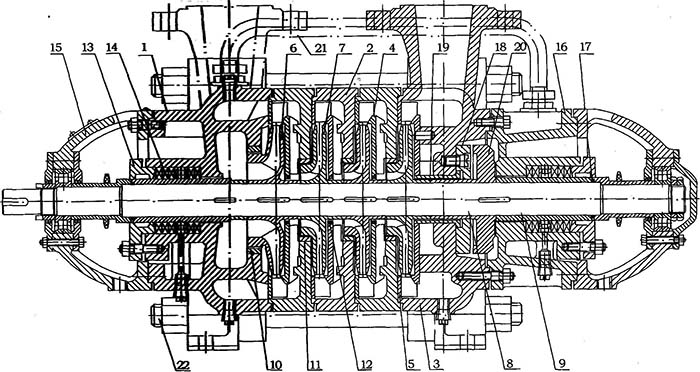

1、进水段 2、中段 3、出水段 4、导叶 5、末导叶 6、首级叶轮 7、末级叶轮 8、轴
9、轴套 10、首级密封环 11、中段密封环 12、导叶套 13、填料压盖 14、填料
15、轴承部件 16、尾盖 17、O型圈 18、平衡环 19 、平衡（环）套 2O 、平衡盘
21 、平衡管部件22 、拉紧螺栓

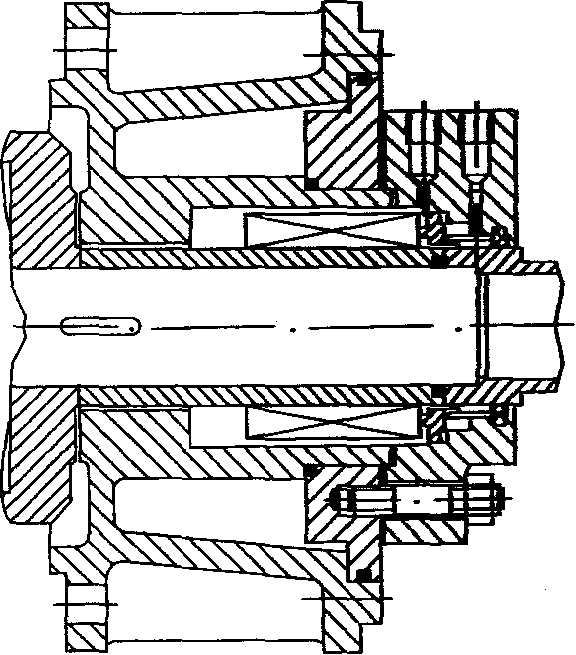

机械密封结构 D85-67

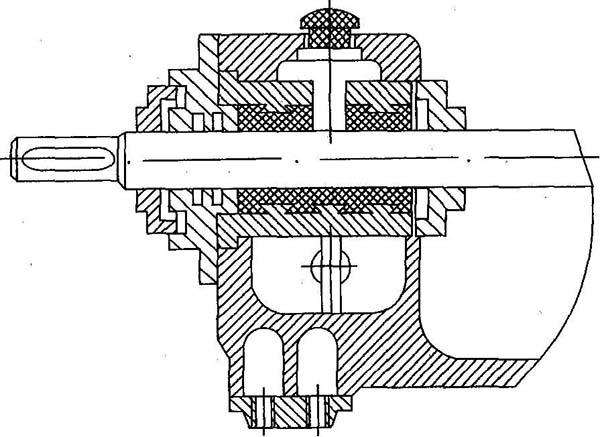

（D、MD型多采用） D155-67 滑动轴承结构

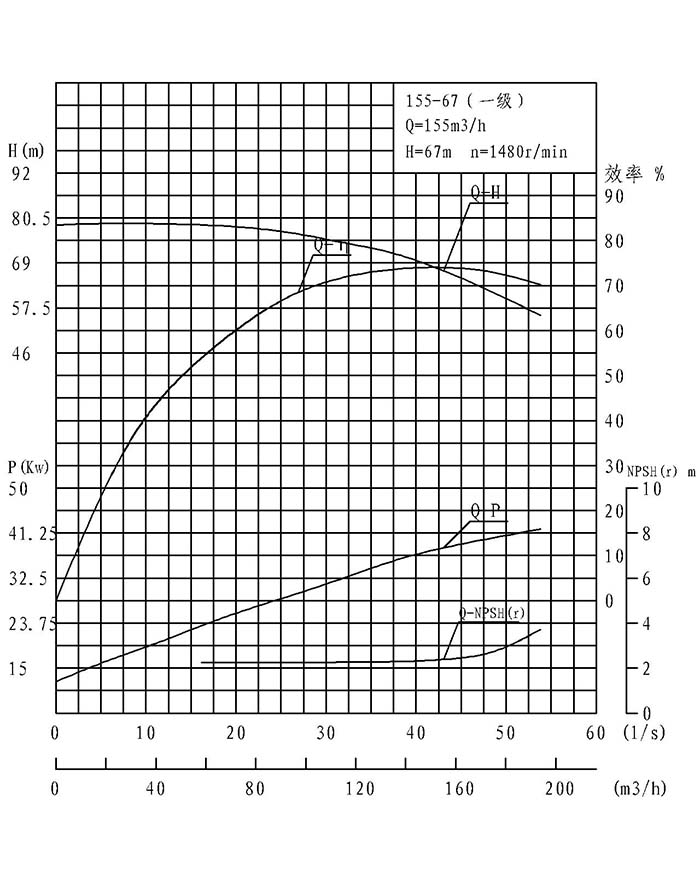

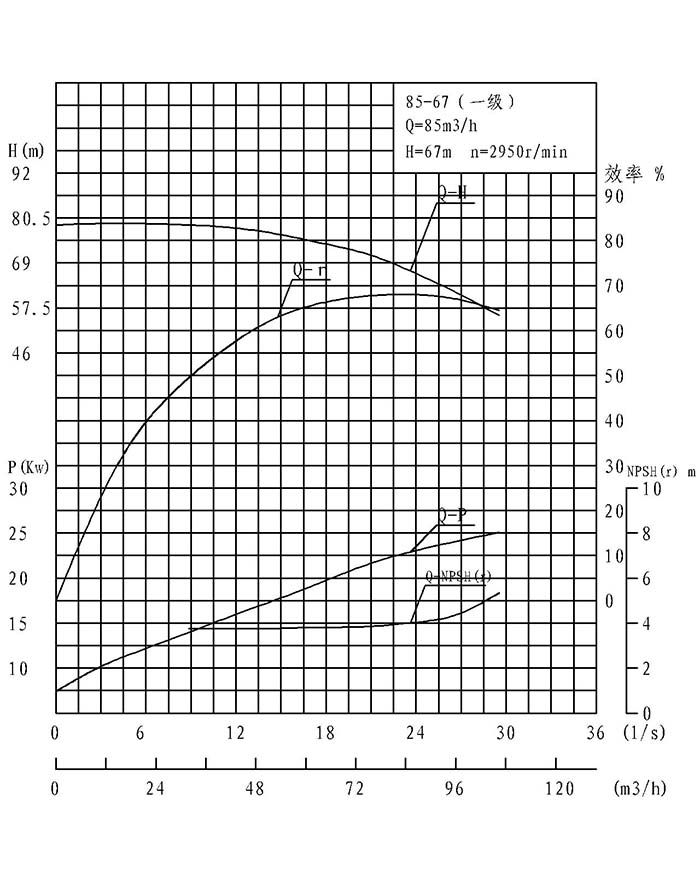

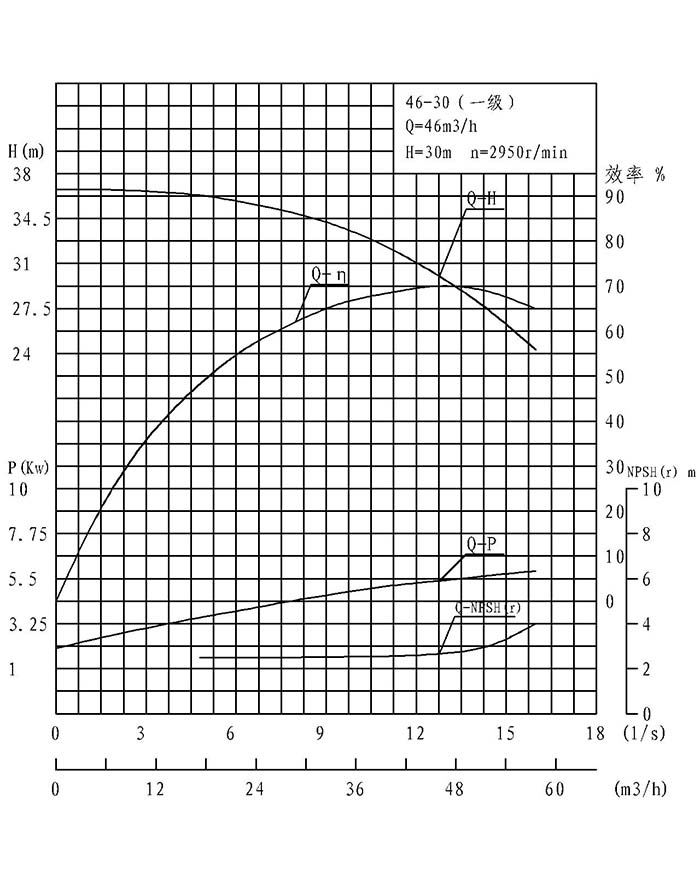

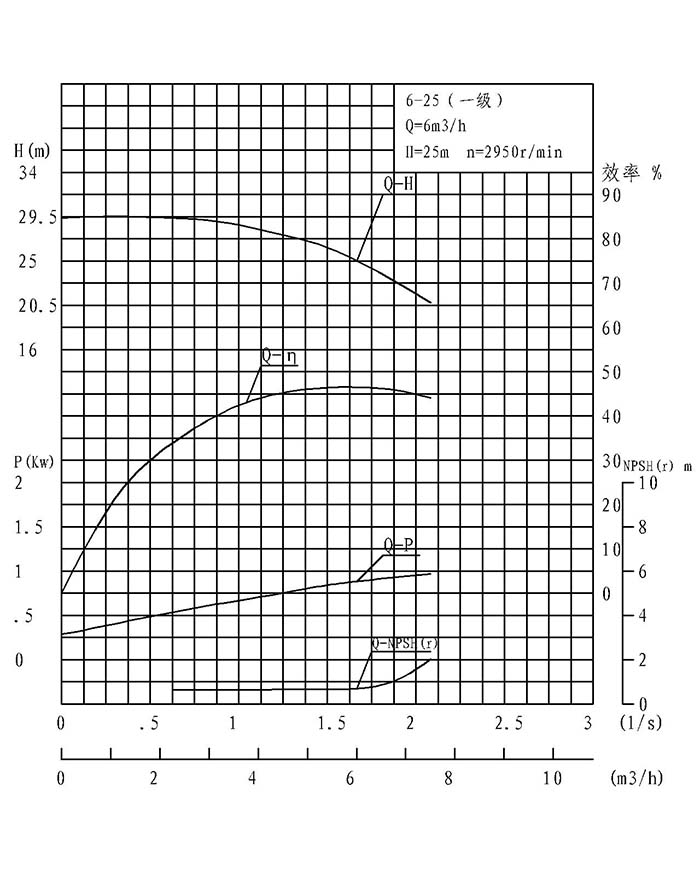

泵性能曲线和性能表 （一）D、DF、MD6-25型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必需汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	3.75 6.3 7.5	1.04 1.75 2.08	51 50 49	2950	35 46.5 48	1.49 1.84 2.08	3	Y100L-2	2.0 2.0 2.5	Φ138
3			76.5 75 73.5			2.23 2.77 3.12	5.5	Y132S1-2
4			102 100 98			2.98 3.69 4.16	7.5	Y132S2-2
5			127.5 125 122.5			3.73 4.61 5.20	7.5	Y132S2-2
6			153 150 147			4.47 5.53 6.24	11	Y160M1-2
7			178.5 175 171.5			5.22 6.45 7.28	11	Y160M1-2
8			204 200 196			5.96 7.37 8.32	15	Y160M2-2
9			229.5 225 220.5			6.71 8.29 9.36	15	Y160M2-2
10			255 250 245			7.45 9.21 10.40	18.5	Y160L-2
11			280.5 275 269.5			8.20 10.13 11.44	18.5	Y160L-2
12			306 300 294			8.94 11.05 12.48	18.5	Y160L-2

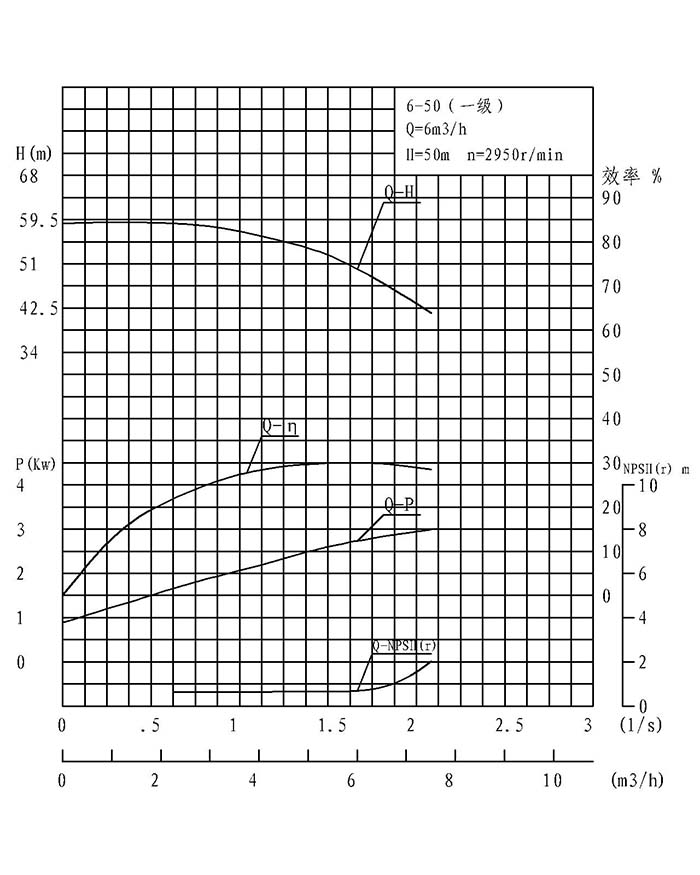

泵性能曲线和性能表 （二）D、DF、MD6-50型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	3.75 6.3 7.5	1.04 1.75 2.08	104 100 96	2950	28 30 29	3.79 5.72 6.76	11	Y160M1-2	3.0 3.0 3.5	Φ198
3			106 150 144			5.69 8.58 10.1	15	Y160M2-2
4			208 200 192			7.58 11.4 13.5	18.5	Y160L-2
5			260 250 240			9.48 14.3 16.9	22	Y180M-2
6			312 300 288			11.4 17.2 20.3	30	Y200L1-2
7			364 350 336			13.3 20.0 23.7	30	Y200L1-2
8			416 400 384			15.2 22.9 27.0	37	Y200L2-2
9			468 450 432			17.1 25.7 30.4	37	Y200L2-2
10			520 500 480			19.0 28.6 33.8	45	Y225M-2
11			572 550 528			20.8 31.4 37.2	45	Y225M-2
12			624 600 576			22.7 34.3 40.6	55	Y250M-2

泵性能曲线和性能表 （三）D、DF、MD12-25型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	7.5 12.5 15	2.08 3.47 4.17	56.4 50 46	2950	44 54 53	2.65 3.15 3.55	5.5	Y132S1-2	2.0 2.0 2.5	Φ146
3			84.6 75 69			3.93 4.73 5.32	7.5	Y132S2-2
4			112.8 100 92			5.24 6.30 7.09	11	Y160M1-2
5			141 125 115			6.55 7.88 8.86	11	Y160M1-2
6			169.2 150 138			7.85 9.46 10.64	15	Y160M2-2
7			197.4 175 161			9.16 11.0 12.41	15	Y160M2-2
8			225.6 200 184			10.47 1.61 14.18	18.5	Y160L-2
9			253.8 225 207			11.78 14.18 15.95	18.5	Y160L-2
10			282 250 230			13.09 15.76 17.73	22	Y180M-2
11			310.2 275 253			14.4 17.34 19.5	22	Y180M-2
12			338.4 300 276			15.7 18.9 21.3	30	Y200L1-2

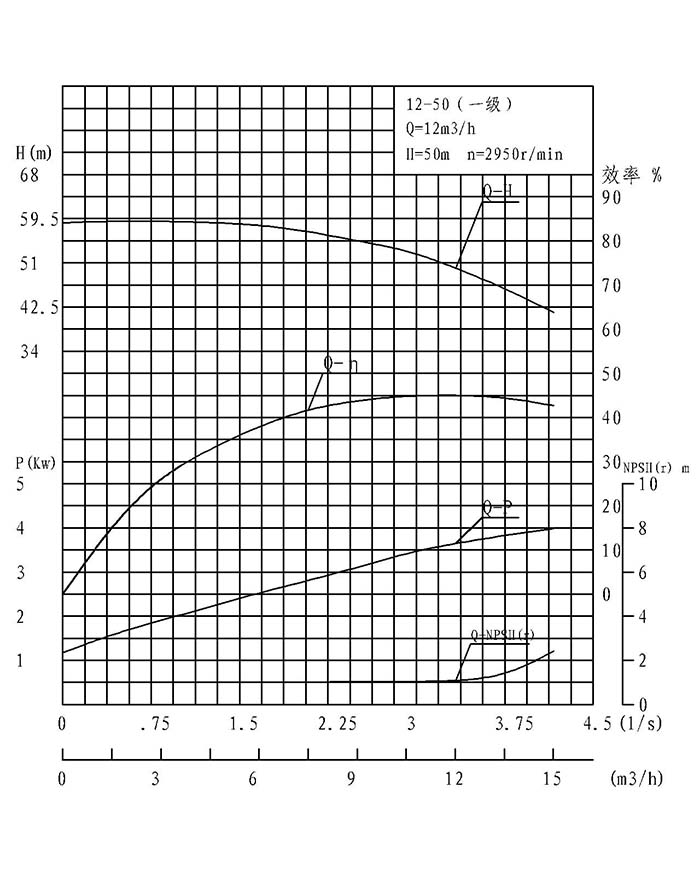

泵性能曲线和性能表 （四）D、DF、MD12-50型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	7.5 12.5 15	2.08 3.47 4.17	108 100 93	2950	37.8 45 45.9	5.8 7.6 8.3	11	Y160M1-2	2 2 2.5	Φ198
3			162 150 139.5			8.8 11.3 12.4	18.5	Y160L-2
4			216 200 186			11.7 15.1 16.6	22	Y180M-2
5			270 250 232.5			14.6 18.9 20.7	30	Y200L1-2
6			324 300 279			17.6 22.7 24.8	30	Y200L1-2
7			378 350 325.5			20.4 26.5 29.0	37	Y200L2-2
8			432 400 372			23.3 30.3 33.1	45	Y225M-2
9			486 450 418.5			26.3 34.0 37.3	45	Y225M-2
10			540 500 465			29.2 37.8 41.4	55	Y250M-2
11			594 550 511.5			32.1 41.6 45.5	55	Y250M-2
12			648 600 558			35.0 45.4 50.0	75	Y280S-2

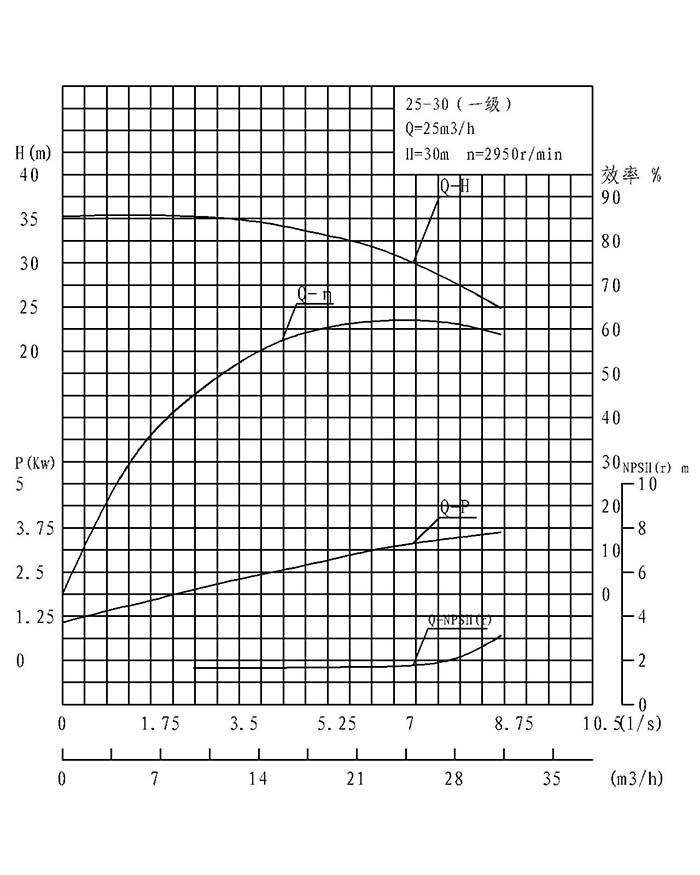

泵性能曲线和性能表 （五）D、DF、MD25-30型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	15 25 30	4.17 6.94 8.33	68 60 55	2950	50 62 63	5.56 6.58 7.14	11	Y160M1-2	2.2 2.2 2.4	Φ160
3			102 90 82.5			8.33 9.88 10.7	15	Y160M2-2
4			136 120 110			11.11 13.1 14.26	18.5	Y160L-2
5			170 150 137.5			13.89 16.47 17.83	22	Y180M-2
6			204 180 165			16.67 19.77 21.4	30	Y200L1-2
7			238 210 192.5			19.44 23.1 24.96	30	Y200L1-2
8			272 240 220			22.22 26.4 28.53	37	Y200L2-2
9			306 270 247.5			25.0 29.65 32.1	37	Y200L2-2
10			340 300 275			27.8 32.9 35.7	45	Y225M-2

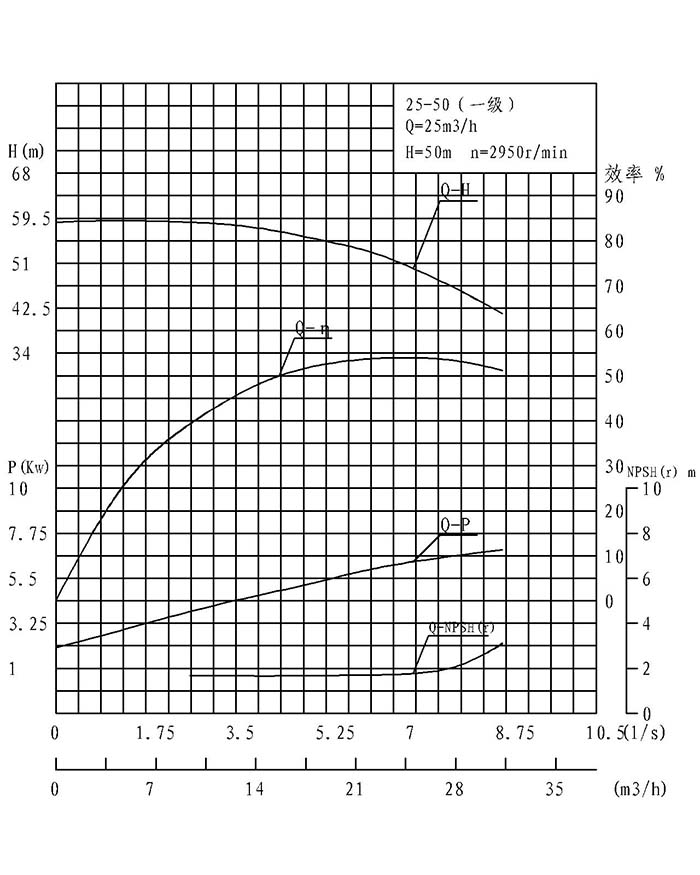

泵性能曲线和性能表 （六）D、DF、MD25-50型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
3	15 25 28	4.17 6.94 7.78	154.5 150 144	2950	44 54 54	14.3 18.9 20.3	30	Y180M-2	2.4 2.7 2.8	Φ196
4			206 200 192			19.1 25.2 27.1	30	Y200L1-2
5			257.5 250 240			23.9 31.5 33.9	37	Y200L2-2
6			309 300 288			28.6 37.8 40.7	45	Y225M-2
7			360.5 350 336			33.4 44.1 47.5	55	Y250M-2
8			412 400 384			38.2 50.4 54.2	75	Y280S-2
9			463.5 450 432			43.0 56.7 61.0	75	Y280S-2
10			515 500 480			47.7 63.0 67.8	75	Y280S-2
11			566 550 528			52.5 69.3 74.6	90	Y280M-2
12			618 600 576			57.6 75.6 81.4	100	Y315S-2

泵性能曲线和性能表 （七）D、DF、MD46-30型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	30 46 55	8.33 12.8 15.3	68 60 54	2950	64 70 68	8.68 10.74 11.89	15	Y160M2-2	2.4 2.8 4.6	Φ162
3			102 90 81			13.02 16.11 17.84	22	Y180M-2
4			136 120 108			17.36 21.48 23.79	30	Y200L1-2
5			170 150 135			21.7 26.85 29.74	37	Y200L2-2
6			204 180 162			26.04 32.21 35.68	37	Y200L2-2
7			238 210 189			30.38 37.58 41.63	45	Y225M-2
8			272 240 216			34.72 42.95 47.58	55	Y250M-2
9			306 270 243			39.06 48.32 53.53	55	Y250M-2
10			340 300 270			43.4 53.69 59.47	75	Y280S-2

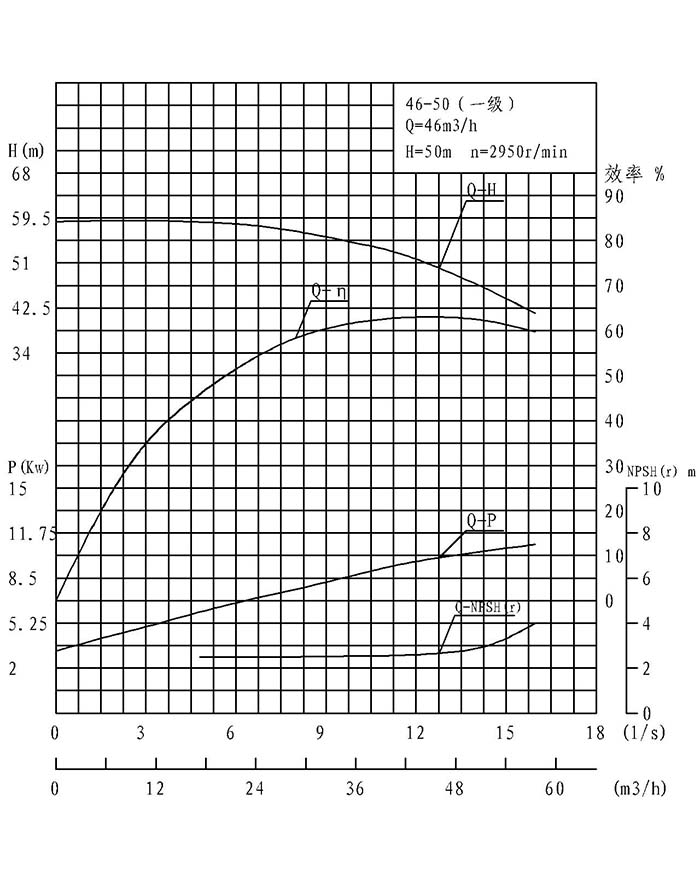

泵性能曲线和性能表 （八）D、DF、MD46-50型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	30 46 55	8.33 12.78 15.28	111 100 92	2950	54 63 64	16.78 19.88 21.52	30	Y200L1-2	2.5 2.8 3.2	Φ210
3			166.5 150 138			25.19 29.83 32.28	37	Y200L2-2
4			222 200 184			33.59 39.77 43.04	45	Y225M-2
5			277.5 250 230			41.98 49.71 53.80	55	Y250M-2
6			333 300 276			50.38 59.65 64.56	75	Y280S-2
7			388.5 350 322			58.78 69.60 75.32	90	Y280M-2
8			444 400 368			67.20 79.52 86.08	90	Y280M-2
9			499.5 450 414			75.56 89.48 96.84	110	Y315S-2
10			555 500 460			83.97 99.42 107.60	132	Y315M-2
11			610.5 550 506			92.37 109.36 118.36	132	Y315M-2
12			666 600 552			100.8 119.28 129.12	132 (160)	Y315M-2 (Y315L1-2)

泵性能曲线和性能表 （九）D、DF、MD85-45型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	55 85 100	15.3 23.6 27.8	102 90 78	2950	63 72 70	24.25 28.92 30.35	37	Y200L2-2	3.2 4.2 5.2	Φ200
3			153 135 117			36.38 43.37 45.52	55	Y280M-2
4			204 180 156			48.5 57.82 60.7	75	Y280S-2
5			255 225 195			60.63 72.28 75.86	90	Y280M-2
6			306 270 234			72.75 86.73 91.04	110	Y315S-2
7			357 315 273			84.88 101.2 106.2	132	Y315M-2
8			408 360 312			97.0 115.6 121.4	132	Y315M-2
9			459 405 351			109.1 130.1 136.6	160	Y315L1-2

泵性能曲线和性能表 （十）D、DF、MD85-67型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
3	55 85 100	15.3 23.6 27.8	222 201 183	2950	58 68 68	57.3 68.4 73.3	90	Y280M-2	3.3 4.0 4.4	Φ235
4			296 268 244			76.4 91.2 97.7	110	Y315S-2
5			370 335 305			95.6 114 122.2	132	Y315M-2
6			444 402 366			114.7 136.9 146.6	160	Y315L1-2
7			518 469 427			133.8 159.6 171	185	Y315M1-2 (IP23)
8			592 536 488			152.9 182.4 195.4	220	Y315M1-2
9			666 603 549			172 205.2 219.9	250	Y355M2-2

泵性能曲线和性能表 （十一）D、DF、MD120-50型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	96 120 140	26.7 333.3 38.9	110 100 84.6	2950	73 73.3 67.5	39.44 44.54 48.8	55	Y250M-2	3.2 5.1 6.7	Φ213
3			165 150 126.9			59.09 66.88 71.68	90	Y280M-2
4			220 200 169.2			78.79 89.17 95.57	110	Y315S-2
5			275 250 211.5			98.49 111.46 119.46	132	Y315M-2
6			330 300 253.8			118.18 133.75 143.36	160	Y315L1-2
7			385 350 296.1			137.88 156.04 167.25	200	Y315L2-2
8			440 400 338.4			157.58 178.33 191.14	200	Y315L2-2
9			495 450 380.7			177.28 200.63 215.03	220	Y315M1-2

泵性能曲线和性能表 （十二）D、DF、MD155-30型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	119 155 190	33 43 52.8	64 60 54	1480	69.5 75 76	29.8 33.71 36.95	45	Y225M-4	3.2 3.9 4.8	Φ305
3			96 90 81			44.7 50.57 55.42	75	Y280S-4
4			128 120 108			59.6 67.42 73.9	90	Y280M-4
5			160 150 135			74.5 84.28 92.37	110	Y315S-4
6			192 180 162			89.4 101.1 110.8	132	Y315M-4
7			224 210 189			104.3 118.0 129.3	160	Y315L1-4
8			256 240 216			119.2 134.8 147.8	200	Y315L2-4
9			288 270 243			134.1 151.7 166.3	200	Y315L2-4
10			320 300 270			149 168.6 184.7	220	Y315M1-4

泵性能曲线和性能表 （十三）D、DF、MD155-67型泵

级数	流量Q		扬程 H （m）	转速 n （r/min）	效率 η （%）	轴功率 N （KW）	配用功率		必要汽蚀余量（NPSH）r （m）	叶轮 直径 D （mm）
	m3/h	L/S					功率 （KW）	电机型号
2	100 155 185	27.8 43.1 51.4	152 134 118	2950	64 74 72	64.7 76.5 82.6	90	Y280M-2	3.2 5.0 6.6	Φ235
3			228 201 177			97.0 114.7 123.9	132	Y315M-2
4			304 268 236			129.4 152.9 165.1	185	Y315M1-2 (IP23)
5			380 335 295			161.7 191.2 206.4	220	Y355M1-2
6			456 402 354			194 229.5 247.7	280	Y355L1-2
7			532 469 413			226.4 267.7 288.9	315	Y355L2-2
8			608 536 472			258.8 305.9 330.2	355	Y355L1-2 (IP23)
9			684 603 531			291.1 344.2 371.5	450	Y4001-2 (IP23/6KV)

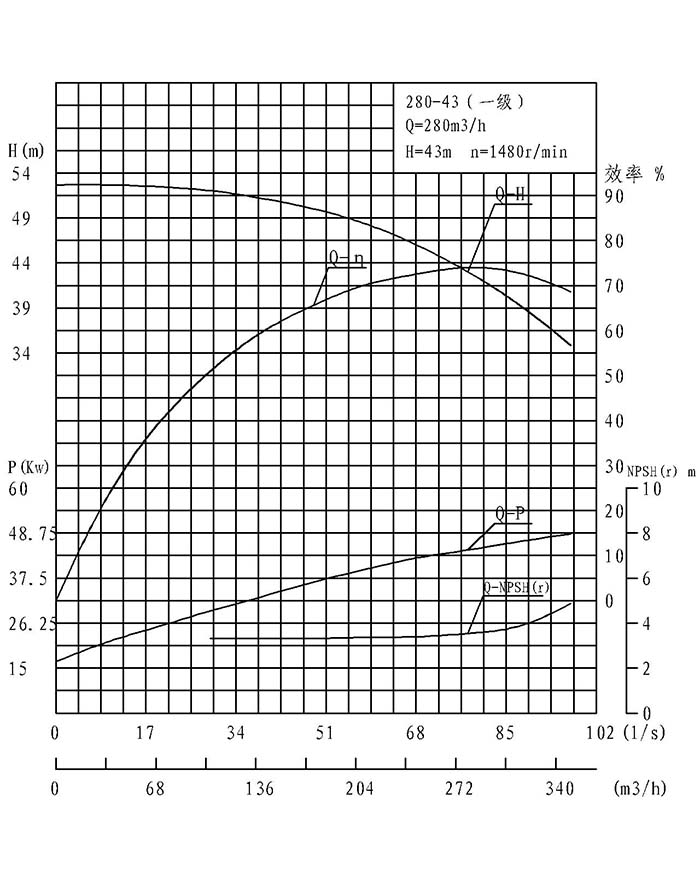

泵性能曲线和性能表 （十四）200 D、DF、MD43（D、DF、MD280-43）型泵
